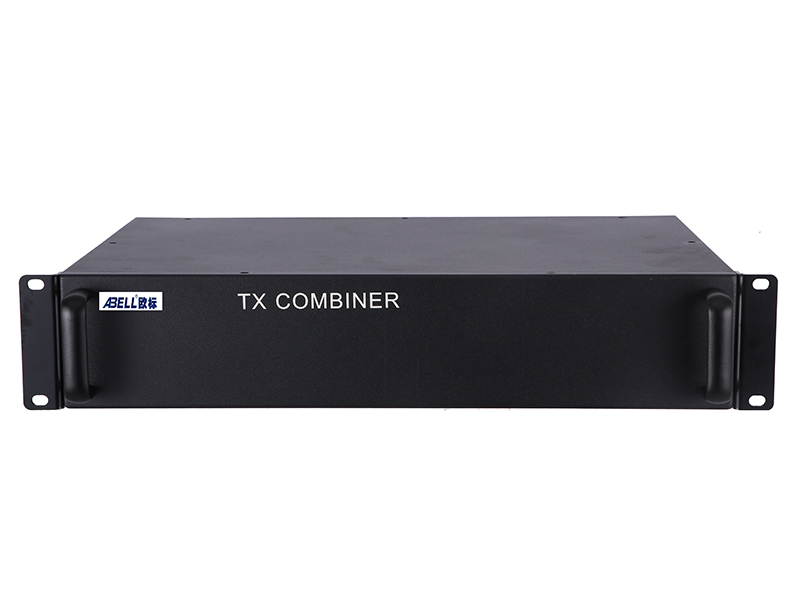

欧标8路合路器
合路器的作用是将多路信号合并到一套分布系统，极大减少布线量。本设备采用3dB电桥，能够沿传输线路方向对传输功率连续取样，将一个输入信号分为两个互为等幅且具有90°的相位差信号。提高输出信号的利用率，广泛应用于无线对讲系统中对多路中继台信号的合路。
功能概述
1、全新的加厚泡沫垫圈和瓦楞包装纸盒，减低运输损坏。
2、采用新型材料和设计原理提高了设备隔离度减轻了重量。
3、2U标准全铝机箱，面板拉丝处理，加厚结构和把手。
4、多合路器通用化设计，提高了生产效率。
5、承受150W高功率输入高可靠性。
6、通过第三方检测机构认证（上海无委无线电检测实验室有限公司）。
详细参数
|
项目 |
常温下（﹢15℃~+35℃） |
极限温度下（-30℃~+60℃） |
||
|
型号 |
OB-HLQ-400K |
|||
|
工作频率 |
136-174MHz / 350-390MHz / 400-430MHz / 440-470MHz |
|||
|
通道间距 |
Min 100KHz(TEST) |
|||
|
插入损耗 |
2合路 |
≤4.1dB |
≤5.2dB |
|
|
3合路 |
≤7.1dB |
≤8.4dB |
||
|
4合路 |
≤7.3dB |
≤8.4dB |
||
|
6合路 |
≤10.5dB |
≤11.4dB |
||
|
8合路 |
≤12dB |
≤13dB |
||
|
驻波比 |
输入 |
≤1.2dB |
≤1.5dB |
|
|
输出 |
≤1.4dB |
≤1.5dB |
||
|
工作带宽 |
VHF:15MHz/UHF:30MHz |
|||
|
端口误差 |
≤0.6dB |
|||
|
Tx to Rx隔离度 |
≥70dBm |
|||
|
Ant to Tx隔离度 |
≥50dBm |
|||
|
反向隔离度 |
≥45dBm |
|||
|
OIP3 |
≥85dBm |
|||
|
平均功率 |
≤150W per Channel |
|||
|
工作温度 |
﹢15℃~+35℃ |
-30℃ to +60℃ |
||
|
储存温度 |
-40℃ to +85℃ |
|||
|
工作湿度 |
≤95% RH |
|||
|
阻抗 |
50Ω |
|||
|
接口 |
N-connector（female） |
|||
|
尺寸 |
428x85x294mm | |||
